BYG07-37-03MD
Относится к категории: Электромагнит для пропорционального клапана
DC 12V 1.2A
DC 24V 0.6A
Особенности:
- Подходит для 5-портового электрогидравлического пропорционального предохранительного клапана KBPS.
- Оснащен устройством ручной регулировки.
- Пыле- и водонепроницаемая конструкция.
- Внутреннее отверстие катушки φ19, полная пластиковая герметизация.

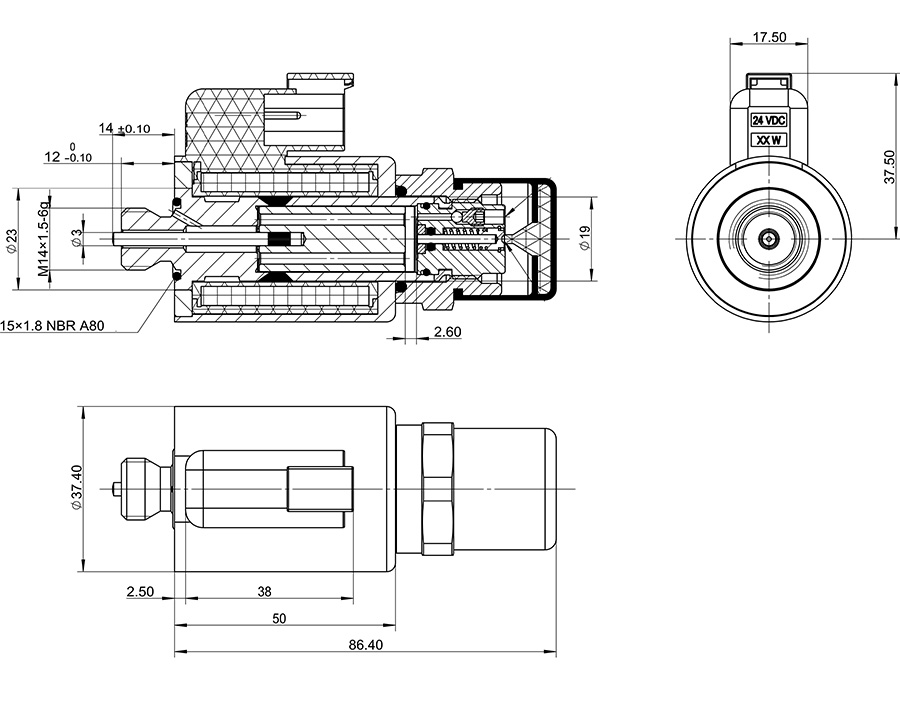

Габариты и размеры соединений:
|
технические параметры |
|||
|
Температура окружающей среды |
℃ |
-25~50 |
|
|
Номинальное напряжение |
VDC |
12 |
24 |
|
Номинальный ток |
A |
1.2 |
0.6 |
|
Максимальный ток |
A |
1.36 |
0.68 |
|
Номинальное сопротивление |
Ω |
5.75 |
23 |
|
Номинальный ход |
mm |
2.4 |
|
|
Полный ход |
mm |
2.7 |
|
|
Номинальная тяга |
N |
40 |
|
|
Силовой гистерезис |
% |
≤4 |
|
|
Текущий гистерезис |
% |
≤4 |
|
|
Точность повторения |
% |
≤1 |
|
|
Рабочее давление масла |
MPa |
≤21 |
|
|
Степень защиты |
IP65 |
||
|
Продолжительность включения питания |
% |
100 |
|
|
Класс изоляции |
H（180） |
||
|
Режим электрического подключения |
DIN43650 |
||
Важные моменты:
1. После первого использования или длительного простоя, пожалуйста, сначала выпустите воздух из системы!
2. Его можно устанавливать в любом направлении, рекомендуется устанавливать горизонтально.

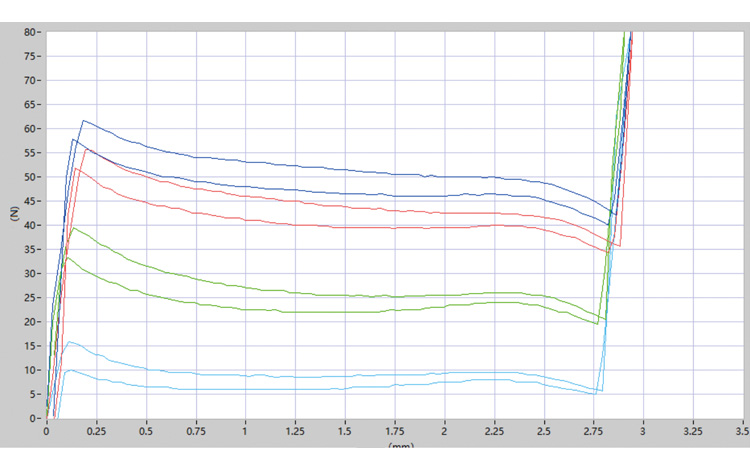

Характеристическая кривая F-S:
Данные образца получены в лабораторных условиях и предоставлены только для справки. Если вашей компании требуются актуальные данные или имеются особые требования, пожалуйста, свяжитесь с инженерами компании Boye Hydraulics.
