BYJ12-54-01A
Относится к категории: Электромагнит для электромагнитного клапана переменного тока
AC 110V 50HZ
AC 220V 50HZ
Особенности:
- Применимо для 10-ходового гидравлического соленоидного распределительного клапана.
- Благодаря резьбовому соединению катушка может быть заменена без остановки работы.
- Оснащен ручным аварийным устройством.
- Внутренний диаметр катушки φ26.
- Инкапсулирован в термореактивный пластик BMC.

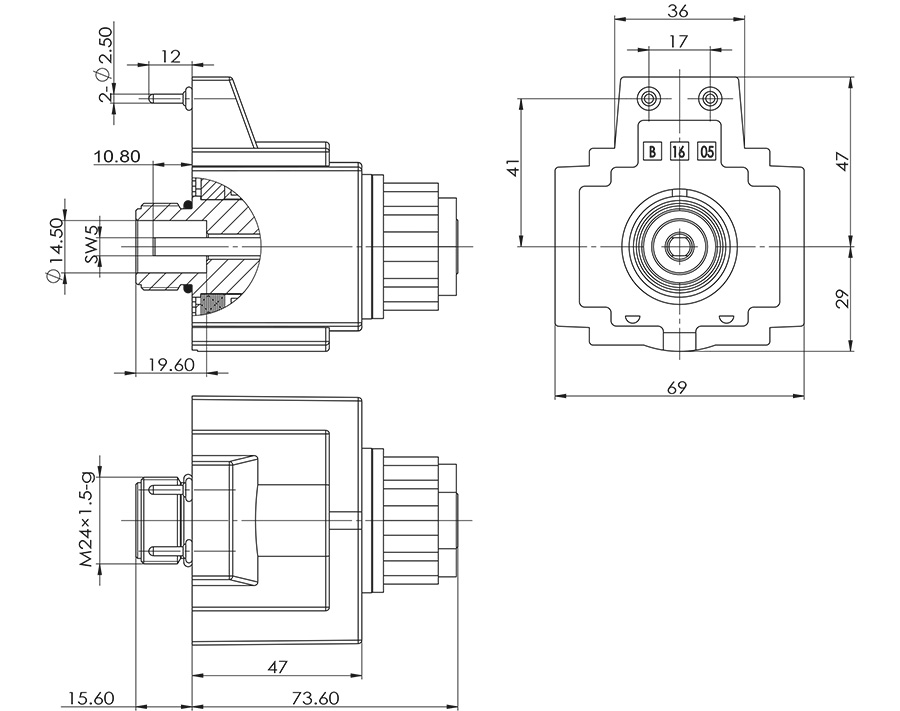

Габариты и размеры соединений:
|
технические параметры |
||
|
Температура окружающей среды |
℃ |
-25~50 |
|
Диапазон колебаний напряжения |
% |
85～110 |
|
Номинальная мощность |
W |
38 |
|
Номинальный ход |
mm |
4 |
|
Полный ход |
mm |
≥8.5 |
|
Рабочее давление масла |
Mpa |
≤21 |
|
Степень защиты |
IP65 |
|
|
Рабочая частота |
T/h |
12000 |
|
Продолжительность включения питания |
% |
100 |
|
Класс изоляции |
H(180) |
|
|
Режим электрического подключения |
Распределительная коробка |
|
Важные моменты:
1. Катушку нельзя использовать отдельно с подачей тока, существует риск перегрева и повреждения!
2. Катушка не является взрывозащищённой, её нельзя использовать в средах с взрывоопасными веществами!
3. После установки катушки, её необходимо надёжно заземлить, иначе существует риск поражения электрическим током!

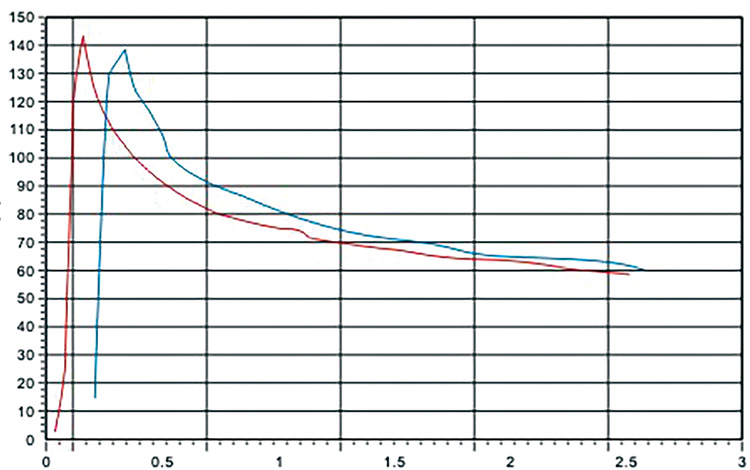

Характеристическая кривая F-S:
Данные образца получены в лабораторных условиях и предоставлены только для справки. Если вашей компании требуются актуальные данные или имеются особые требования, пожалуйста, свяжитесь с инженерами компании Boye Hydraulics.
