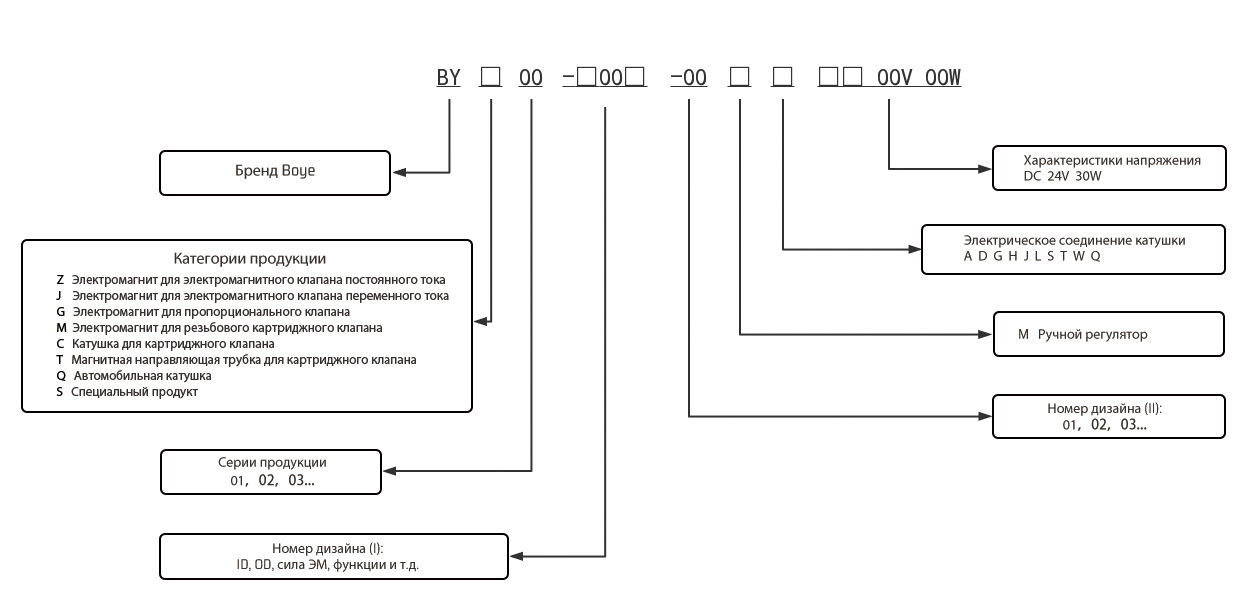

Руководство по выбору продукции

Код	Форма питания	Схема
DC	Вход постоянного тока
DC/S	Встроенный двусторонний диод
DC/D	Встроенный однонаправленный диод
AC	Вход переменного тока
BC	Встроенная полуволновая выпрямительная схема
RC	Встроенный в полной волновой выпрямительной схеме
RAC	Внешний полуволновый исправленный вход
BAC	Внешний полуволновый исправленный вход

Форма электрического подключения и уровень защиты
Код	имя	Модель соединителя	Уровень защиты
A	Двойный круглый A-столб CA (Тип коробки)	double-cylinder (Special connector for wirebox)	IP65
D	Двойный круглый штифт (Тип Дечи)	Deutsch DT04-2P	IP69K
G	Три штуки	DIN 43650/ISO 4400(2P+E)	IP65
H	Тип кабеля	φ5.5-0.75mm²×2	IP67-IP69K
J	Двойный разъем (тип Анпу)	AMP Junior Timer	IP67-IP69K
K	Двойный цилиндр Тип резьбы	Kostal-M24/M27	IP65
L	Тип свинца	Double lead	IP67-IP69K
L+*	Свиничный соединитель комбинации	Dual leads+connector	IP65-IP69K
P	Тип Анпу	AMP superseal 1.5	IP67
M	Двойные плоские штифты (Тип Delphi)	Delphi_Metri-Pack 150.2	IP69K
S	Двойный разъем	Dual spade	IP65
Y	Двойные плоские штифты	Delphi_Metri_Pack_150	IP69K
Q	Категория автомобильного применения	Automotive application category	IP65-IP69K
T	Специальная категория настройки	Special customization category	IP65-IP69K
Другие методы соединения могут быть настроены

Меры предосторожности при использовании

Катушку нельзя включать в сеть отдельно, это может привести к её сгоранию!
Электромагниты на обоих концах соленоидного клапана не должны быть включены одновременно!
Электромагнит нельзя использовать в условиях, превышающих номинальное рабочее давление!
Перед использованием электромагнита убедитесь, что входное напряжение правильное и стабильное, чтобы избежать сгорания катушки или отказа в работе!

Меры безопасности

Взрывозащищённую катушку нельзя использовать в среде с риском взрыва!
После установки катушки она должна быть надёжно заземлена, в противном случае существует риск поражения электрическим током!
